16CQ-8微型不锈钢磁力泵

产品名称:16CQ-8微型不锈钢磁力泵

产品类别:磁力泵系列

产品型号:16CQ-8P

更新时间:2017/11/6 13:42:43

上一个产品:16CQ-8F塑料耐腐磁力泵

下一个产品:CQ型不锈钢磁力驱动泵

在线客服:点击这里给我发消息 点击这里给我发消息

在线订购:本站订购阿里订购


商品详情

一、【不锈钢质磁力泵型号意义】

 CQ型磁力驱动泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,我公司生产的CQ型磁力驱动泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美化。CQ型磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是最安全、最可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。


主要特点:

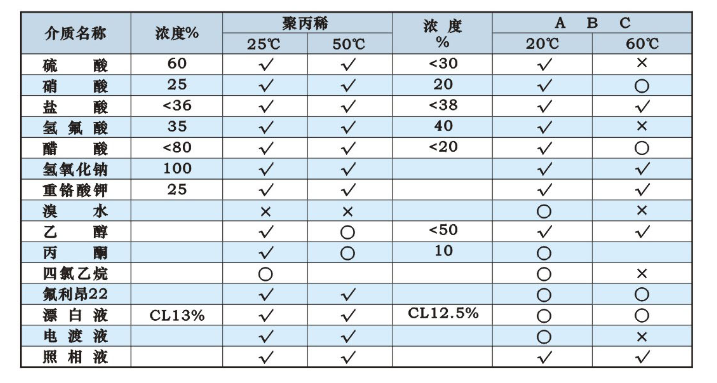

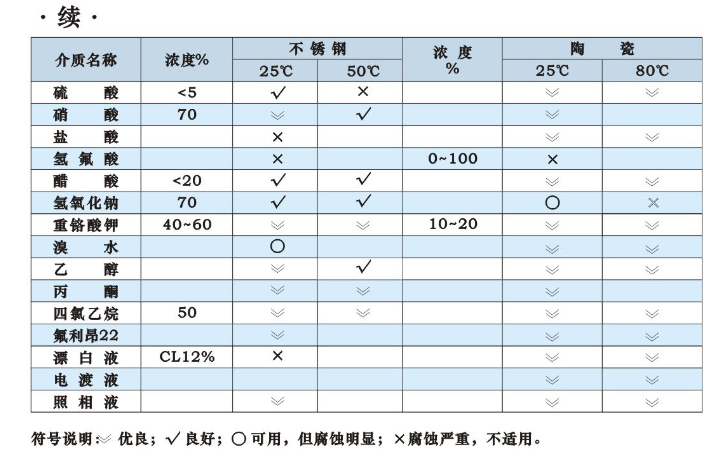

  磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

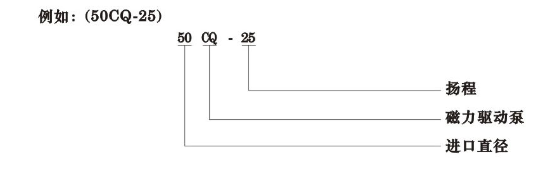

二、【不锈钢磁力泵型号意义】


三、【不锈钢磁力泵结构爆炸图】

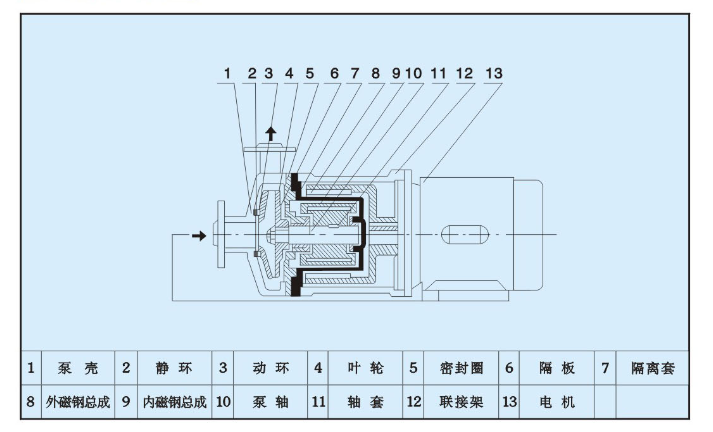

CQ爆炸图.jpg 四、【不锈钢磁力泵结构图】

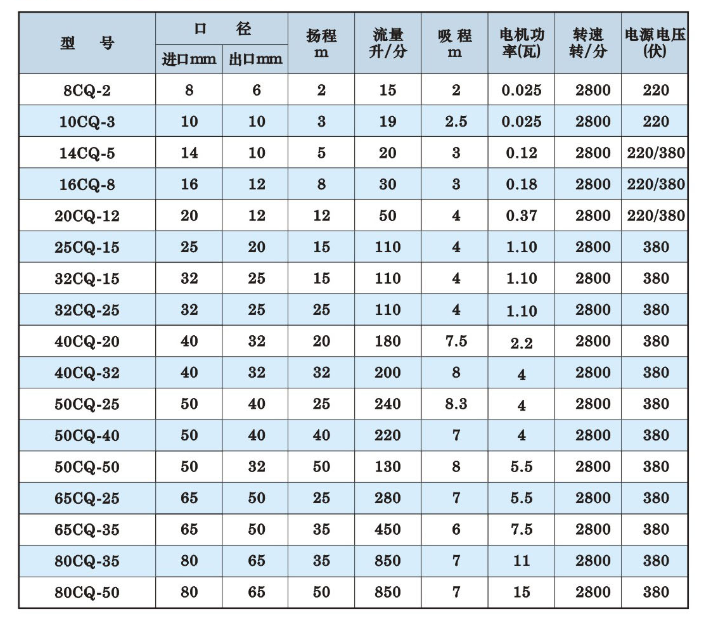

CQ结构示意图.png 五、【不锈钢磁力泵参数表】

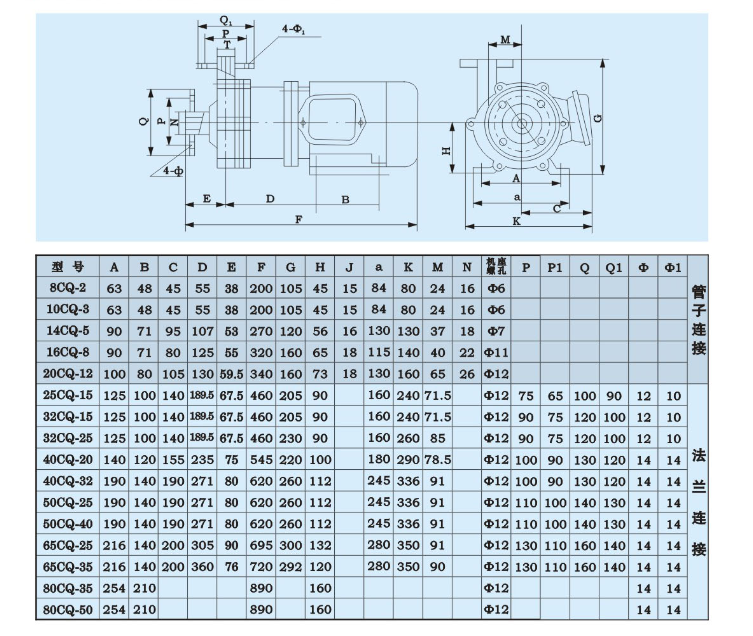

CQ性能参数表.png 六、【不锈钢磁力泵安装尺寸】


安装和使用

1.磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
2.当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备底阀。
3.泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6.泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。







使用注意事项

1.因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成吋空载运转。

2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒.需加磁性过滤器。

3.泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃,金属泵的使用温度〈100℃,辅送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30X10-6㎡/S的不含硬颗粒和纤维的液体。

5.对于输送液为易沉淀结晶的介质,使用后应及吋清洗,排净泵内积液。

6.磁力泵运行500小时后,应拆检轴承和端面动环的磨损惰况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5?2mm时,应更换轴承和轴向动环。
